Fließrichtungspfeile nach DIN 2403 und DIN 2405 - Rohrleitungen richtig kennzeichnen
Fließrichtungspfeile sind ein zentraler Bestandteil der Rohrleitungskennzeichnung. Sie zeigen, in welche Richtung ein Medium durch eine Rohrleitung fließt.
Gerade in technischen Anlagen, Produktionsbereichen, Heizungszentralen, Kälteanlagen oder Versorgungsnetzen ist diese Information entscheidend, denn die reine Angabe des Durchflussstoffes reicht häufig nicht aus. Erst durch die Kombination aus Medium, Farbe und Fließrichtung wird eine Rohrleitung im betrieblichen Alltag eindeutig verständlich.
Im folgenden Beitrag erfahren Sie alles über die Verwendung von Fließrichtungspfeilen, Inhalte der DIN 2403 und DIN 2405, richtige Verwendung und korrekte Gestaltung der Fließrichtungspfeile. Antworten auf häufig gestellte Fragen finden Sie im FAQ-Bereich am Ende des Beitrags.
Was zeigt ein Fließrichtungspfeil?
Ein Fließrichtungspfeil zeigt die Bewegungsrichtung des Durchflussstoffes innerhalb der Rohrleitung. Er ist damit ein Bestandteil der technischen Orientierung. In Verbindung mit Text und Farbe beantwortet er drei Fragen:
- Was fließt?
- Wohin fließt es?
- Und welcher Stoffgruppe oder Gefahrenklasse ist das Medium zuzuordnen?
Bei einer einfachen Wasserleitung kann der Pfeil zeigen, ob das Wasser zu einer Anlage hin oder von ihr weg geführt wird. Bei einer Heizungsleitung zeigt er, ob es sich um die Richtung des Vorlaufs oder Rücklaufs handelt. Bei Gasleitungen kann die Richtung bei Absperr- und Sicherheitsmaßnahmen relevant sein. Bei Kälteanlagen zeigt der Pfeil, wie sich Kältemittel, Kühlmittel oder Wärmeträger durch den Kreislauf bewegen.
Wichtig ist, dass der Pfeil tatsächlich zur realen Fließrichtung passt. Falsch herum montierte Fließrichtungspfeile sind kein kleines optisches Problem, sondern können im Betrieb zu Fehlinterpretationen führen. Deshalb sollte die Montage immer mit Planunterlagen, Anlagenkennzeichnung oder fachkundiger Prüfung abgeglichen werden.
Warum Fließrichtungspfeile bei Wartung und Instandhaltung entscheidend sind
Bei Wartungsarbeiten ist Zeit oft ein kritischer Faktor. Instandhalter müssen schnell erkennen, welche Leitung betroffen ist, wo sie absperren müssen und wie sich das Medium im System bewegt. Fließrichtungspfeile verkürzen die Orientierung und reduzieren Rückfragen. Sie helfen dabei, technische Pläne mit der realen Anlage abzugleichen.
Bei Pumpen, Verdichtern, Wärmetauschern und Filtern ist die Durchflussrichtung besonders wichtig. Wird eine Leitung falsch interpretiert, kann ein Bauteil auf der falschen Seite abgesperrt, gespült oder demontiert werden. In harmlosen Fällen kostet das Zeit. In kritischen Fällen entstehen Sicherheitsrisiken, etwa durch Druck, Temperatur, brennbare Gase, heiße Medien oder Gefahrstoffe.
Auch bei der Fehlersuche sind Fließrichtungspfeile nützlich. Wenn eine Anlage nicht richtig funktioniert, müssen Fachkräfte Strömungswege nachvollziehen. Die Kennzeichnung hilft dann, den tatsächlichen Verlauf des Mediums zu verstehen und Fehlerquellen systematisch einzugrenzen.
Warum Fließrichtungspfeile mehr sind als eine optische Ergänzung
Ein Fließrichtungspfeil wirkt zunächst wie ein kleines Detail. In der Praxis ist er jedoch oft die entscheidende Information. Wer vor einer Rohrleitung steht, muss nicht nur wissen, welches Medium durch die Leitung geführt wird. Er muss auch erkennen können, wohin dieses Medium fließt. Das gilt besonders bei Abzweigungen, Rückläufen, Pumpen, Wärmetauschern, Ventilen, Filtern, Maschinenanschlüssen und Übergabepunkten.
Ohne Fließrichtungspfeil bleibt eine Kennzeichnung häufig unvollständig. Eine Leitung kann zwar als „Wasser“, „Druckluft“, „Sauerstoff“, „Stickstoff“, „Heizung Vorlauf“ oder „Kältemittel“ gekennzeichnet sein. Wenn jedoch unklar ist, in welche Richtung das Medium strömt, entstehen bei Wartung, Fehlersuche oder Störungsbeseitigung unnötige Unsicherheiten. Die TRGS 201 beschreibt die Kennzeichnung von Rohrleitungen nach Durchflussstoffen und hält fest, dass neben Gruppenfarbe und Zusatzfarbe auch der Durchflussstoff selbst sowie die Durchflussrichtung anzugeben sind.
Besonders deutlich wird das bei technischen Kreisläufen. In Heizungsanlagen ist die Unterscheidung zwischen Vorlauf und Rücklauf entscheidend. In Kälteanlagen ist der Zustand des Kältemittels wichtig. In Druckluftsystemen kann die Richtung darüber entscheiden, ob eine Leitung versorgt oder entlüftet wird. Bei Gefahrstoffen kann die Fließrichtung für das sichere Absperren, Spülen oder Entleeren einer Leitung relevant sein.
DIN 2403 und DIN 2405 im Vergleich
Thema | DIN 2403 | DIN 2405 |
| Schwerpunkt | Kennzeichnung von Rohrleitungen nach Durchflussstoff | Kennzeichnung von Rohrleitungen in Kälteanlagen und Kühleinrichtungen |
| Typische Anwendungen | Industrieanlagen, Gebäudetechnik, Versorgung, Produktion, Labor, Heizungsanlagen, Medienleitungen | Kälteanlagen, Wärmepumpen, Kühleinrichtungen, Kältemittelkreisläufe, Kühlmittel- und Wärmeträgerleitungen |
| Zentrale Information | Durchflussstoff, Gruppenfarbe, Zusatzfarbe, Schriftfarbe, Fließrichtung | Kältemittel bzw. Medium, Durchflussrichtung, Stoffzustand, Brennbarkeit, Stufe |
| Bedeutung des Pfeils | Zeigt die Durchflussrichtung der Rohrleitung | Zeigt die Durchflussrichtung im Kälte- oder Kühlmittelkreislauf |
| Besonderheit | Seit 2025-12 auch für flexible Leitungen anwendbar | Spezifische Kennzeichnungssystematik für Kältemittel, kalte Gase, heiße Gase und Flüssigkeiten |
Die Tabelle zeigt den wichtigsten Unterschied: DIN 2403 ist breit angelegt und betrifft sehr viele industrielle und technische Rohrleitungen. DIN 2405 ist enger gefasst und richtet sich an Kälte- und Kühleinrichtungen. In der Praxis können beide Normen im selben Betrieb relevant sein. Eine Produktionshalle kann beispielsweise Rohrleitungen für Wasser, Druckluft, Sauerstoff und Heizung nach DIN 2403 enthalten und zusätzlich Kälteanlagen mit Kältemittelkennzeichnung nach DIN 2405.
Fließrichtungspfeile nach DIN 2403
Die DIN 2403 ordnet Durchflussstoffe in Gruppen ein. Diese Gruppen werden farblich gekennzeichnet. Wasser erhält eine andere Gruppenfarbe als Wasserdampf, Luft, brennbare Gase, nichtbrennbare Gase, Säuren, Laugen, brennbare Flüssigkeiten oder Sauerstoff. Die Farbe schafft eine schnelle visuelle Orientierung. Der Text benennt den konkreten Durchflussstoff. Der Fließrichtungspfeil ergänzt die Information um die Richtung des Mediums.

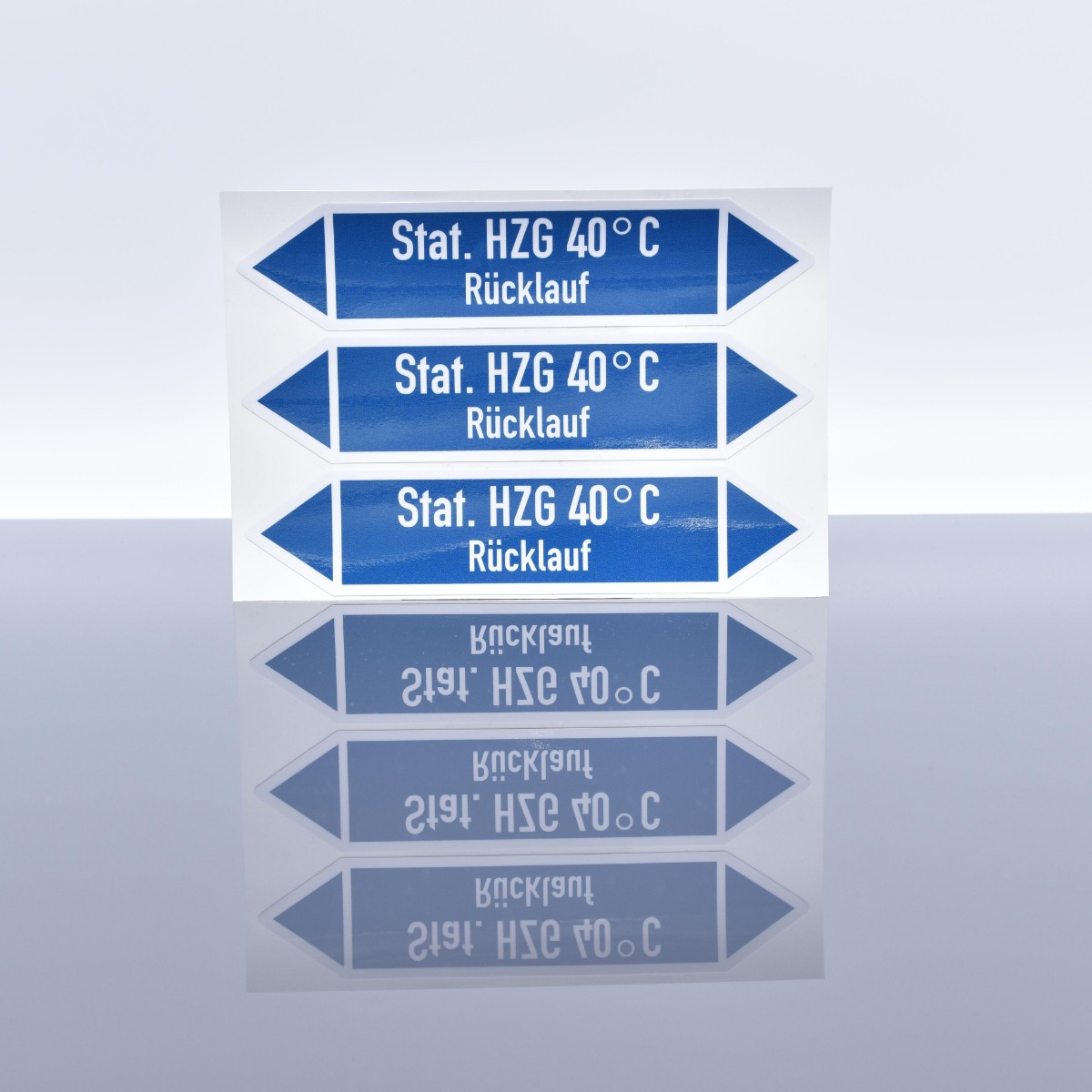

In der Praxis werden Fließrichtungspfeile nach DIN 2403 häufig als Rohrleitungsetiketten, Rohrleitungsbänder oder Schilder ausgeführt. Der Pfeil kann in das Kennzeichnungsetikett integriert sein oder als separates Richtungselement verwendet werden. Entscheidend ist, dass die Kennzeichnung dauerhaft, eindeutig und gut lesbar ist.
Die aktuelle DIN 2403:2025-12 ist für nichterdverlegte Rohrleitungen nach dem Durchflussstoff anwendbar und kann auch für flexible Leitungen genutzt werden. Ausgeschlossen sind unter anderem Rohrleitungen auf Schiffen und in meerestechnischen Anlagen, bestimmte Lüftungsanlagen von Nichtwohngebäuden und Rohrleitungssysteme für medizinische Gase, soweit dort andere Regelwerke maßgeblich sind.
Gerade die Erweiterung auf flexible Leitungen ist für Fließrichtungspfeile relevant. Flexible Leitungen und Schläuche werden in vielen Betrieben temporär eingesetzt, um Maschinen, Anlagenbereiche oder mobile Verbraucher zu versorgen. Wenn solche Leitungen Medien transportieren, die verwechselt werden können oder sicherheitsrelevant sind, sollte auch hier die Fließrichtung eindeutig erkennbar sein.
Farblogik nach DIN 2403: Gruppenfarbe, Zusatzfarbe und Fließrichtung
Die DIN-2403-Kennzeichnung arbeitet mit Gruppenfarben. Die TRGS 201 gibt die Zuordnung der Farben zu Durchflussstoffen beispielhaft wieder und zeigt unter anderem die Gruppen Wasser, Wasserdampf, Luft, brennbare Gase, nichtbrennbare Gase, Säuren, Laugen, brennbare Flüssigkeiten und Feststoffe, nichtbrennbare Flüssigkeiten und Feststoffe sowie Sauerstoff.
Gruppe | Durchflussstoff | Gruppenfarbe - Zusatzfarbe - Schriftfarbe |
| 0 | Sauerstoff | Blau – Weiß |
| 1 | Wasser | Grün – Weiß |
| 2 | Wasserdampf | Rot – Weiß |
| 3 | Luft | Grau – Schwarz |
| 4 | Brennbare Gase | Gelb Rot Schwarz |
| 5 | Nichtbrennbare Gase | Gelb Schwarz Schwarz |
| 6 | Säuren | Orange – Schwarz |
| 7 | Laugen | Violett – Weiß |
| 8 | Brennbare Flüssigkeiten und Feststoffe | Braun Rot Weiß |
| 9 | Nichtbrennbare Flüssigkeiten und Feststoffe | Braun Schwarz Weiß |
Der Fließrichtungspfeil sollte so gestaltet sein, dass er innerhalb dieser Kennzeichnung eindeutig wahrgenommen wird. Bei einem Rohrleitungsetikett ist deshalb nicht nur die Spitze des Pfeils wichtig, sondern auch die Lesbarkeit des Mediums. Eine gute Kennzeichnung zeigt nicht isoliert einen Pfeil, sondern verbindet Richtung, Farbe und Stoffbezeichnung in einem klaren visuellen System.
Fließrichtungspfeile nach DIN 2405 für Kälteanlagen und Kühleinrichtungen
Die DIN 2405 behandelt die Kennzeichnung von Rohrleitungen in Kälteanlagen und Kühleinrichtungen. Sie ist damit besonders relevant für Kältetechnik, Klimatechnik, Wärmepumpen, Kühlhäuser, industrielle Kühlprozesse, Supermarkt-Kälteanlagen und technische Anlagen mit Kälte- oder Wärmeträgerkreisläufen. DIN Media beschreibt den Anwendungsbereich als Rohrleitungen für Kältemittel, Kühlmittel sowie Kälte- und Wärmeträger, sofern diese nicht innerhalb eines geschlossenen Bausatzes verlegt sind.
Während DIN 2403 die allgemeine Stoffgruppe sichtbar macht, muss die Kennzeichnung nach DIN 2405 mehr leisten. In einer Kälteanlage ist nicht nur entscheidend, welches Medium geführt wird. Wichtig ist auch, ob es sich um kalte Gase, heiße Gase oder Flüssigkeiten handelt. Außerdem ist bei Kältemitteln die Unterscheidung zwischen brennbaren und nichtbrennbaren Stoffen sicherheitsrelevant.
Typische Fließrichtungspfeile nach DIN 2405 besitzen eine gelbe Grundfarbe. Bei brennbaren Kältemitteln wird zusätzlich die Pfeilspitze rot gekennzeichnet. Das Kurzzeichen des Durchflussstoffes wird in schwarzer Schrift auf weißem Grund angegeben. Querstreifen geben den Stoffzustand an: Rot steht für heiße Gase, Blau für kalte Gase und Grün für Flüssigkeiten. Die Anzahl der Querstreifen codiert die Stufe, beispielsweise drei Streifen für die dritte Stufe.
DIN 2405: Bedeutung von Pfeilspitze, Querstreifen und Kältemittel-Kurzzeichen
Kennzeichnungselement | Bedeutung in der Praxis |
| Pfeilrichtung | Zeigt die Fließrichtung des Mediums in der Rohrleitung |
Gelbe Grundfarbe | Kennzeichnungssystem für Kältemittel bzw. Kälteanlagen |
Rote Pfeilspitze | Hinweis auf brennbare Kältemittel |
Schwarze Schrift auf weißem Grund | Kurzzeichen des Durchflussstoffes, zum Beispiel Kältemittel-Kurzzeichen |
Roter Querstreifen | Heiße Gase / Druckleitung |
Blauer Querstreifen | Kalte Gase / Saugleitung |
Grüner Querstreifen | Flüssigkeitsleitung |
Anzahl der Querstreifen | Kennzeichnung der jeweiligen Stufe |
Bei der Kennzeichnung nach DIN 2405 trägt der Fließrichtungspfeil mehrere Informationen gleichzeitig.
Die Pfeilrichtung zeigt den Durchfluss.
Die Farbe der Pfeilspitze kann anzeigen, ob ein Kältemittel brennbar ist.
Die Querstreifen beschreiben den Stoffzustand.
Das Kurzzeichen benennt das konkrete Kältemittel.
Diese Systematik ist für die Praxis deshalb hilfreich, weil Kälteanlagen nicht allein über das Medium verstanden werden können. Der Zustand des Kältemittels ist für Diagnose, Wartung und Sicherheit relevant. Eine Leitung mit kaltem Gas hat eine andere Funktion als eine Druckleitung mit heißem Gas oder eine Flüssigkeitsleitung. Ohne diese Zusatzinformation wäre die Kennzeichnung deutlich weniger aussagekräftig.
Wo sollten Fließrichtungspfeile angebracht werden?
ließrichtungspfeile sollten dort angebracht werden, wo die Information benötigt wird. Das sind vor allem Stellen, an denen Menschen Leitungen bedienen, prüfen, warten oder verwechseln könnten. Die BG RCI weist darauf hin, dass Rohrleitungskennzeichnungen bevorzugt an gefahrenträchtigen Stellen anzubringen sind, insbesondere dort, wo Beschäftigte Tätigkeiten durchführen oder wo eine erhöhte Verwechslungsgefahr besteht. Genannt werden unter anderem Armaturen, Schieber, Anschluss- und Abfüllstellen sowie Wanddurchbrüche. Außerdem soll die Kennzeichnung durch Angabe der Fließrichtung gemäß DIN 2403 ergänzt werden.
In der praktischen Umsetzung bedeutet das: Ein einzelner Pfeil irgendwo auf der Leitung reicht häufig nicht aus. Die Kennzeichnung sollte an Anfang und Ende einer Leitung, an Abzweigungen, vor und nach Wand- oder Deckendurchführungen, an Armaturen, an Pumpen, an Wärmetauschern, an Maschinenanschlüssen und an Übergabepunkten sichtbar sein. Bei langen Rohrstrecken sollte sie in sinnvollen Abständen wiederholt werden, damit die Fließrichtung nicht nur an einer Stelle, sondern über den Verlauf hinweg nachvollziehbar bleibt.
Bei Kälteanlagen sind zusätzlich die funktionsrelevanten Stellen des Kreislaufs entscheidend. Saugleitung, Druckleitung und Flüssigkeitsleitung sollten eindeutig erkennbar sein. Gerade dort, wo mehrere Kältemittelleitungen parallel verlaufen oder in Technikzentralen zusammengeführt werden, sind gut sichtbare Fließrichtungspfeile nach DIN 2405 besonders hilfreich.
Wie groß müssen Fließrichtungspfeile sein?
Die Größe eines Fließrichtungspfeils sollte nicht allein nach dem Rohrdurchmesser ausgewählt werden. Entscheidend ist die Erkennungsweite. Eine Kennzeichnung, die aus einem Meter Entfernung gelesen wird, kann deutlich kleiner sein als ein Schild an einer Deckenleitung in einer Produktionshalle.
Die ASR A1.3 beschreibt den Zusammenhang zwischen Erkennungsweite und Größe von Sicherheits-, Zusatz- und Schriftzeichen. Sie definiert Erkennungsweite als den größtmöglichen Abstand, aus dem ein Sicherheitszeichen noch lesbar und hinsichtlich Form und Farbe erkennbar ist. Außerdem fordert sie, dass Sicherheitszeichen deutlich erkennbar und dauerhaft anzubringen sind. Werkstoffe müssen gegenüber den Umgebungseinflüssen am Anbringungsort widerstandsfähig sein, etwa gegenüber mechanischer Einwirkung, Feuchtigkeit, chemischen Einflüssen, Lichtbeständigkeit und Versprödung von Kunststoffen.
Für Rohrleitungskennzeichnungen bedeutet das: Pfeile und Beschriftungen müssen so groß gewählt werden, dass sie unter realen Betriebsbedingungen gelesen werden können. Dabei sind Montagehöhe, Beleuchtung, Verschmutzung, Blickrichtung, Rohrbündelung und Arbeitsumgebung zu berücksichtigen. Eine formal vorhandene, aber zu kleine oder verdeckte Kennzeichnung erfüllt ihren Zweck nur eingeschränkt.
Fließrichtungspfeile als Etikett, Schild oder Rohrleitungsband
Fließrichtungspfeile können unterschiedlich ausgeführt werden. Selbstklebende Rohrleitungsetiketten sind eine flexible Lösung für glatte, saubere und geeignete Rohroberflächen. Sie eignen sich besonders für technische Räume, Produktionsbereiche, Gebäudetechnik und viele Standardanwendungen. Der Vorteil liegt in der schnellen Montage und der Möglichkeit, Medium, Richtung, Farbe und Zusatzinformationen in einem Etikett zu kombinieren.
Schilder sind sinnvoll, wenn eine direkte Verklebung nicht möglich oder nicht dauerhaft genug ist. Das betrifft zum Beispiel gedämmte Leitungen, heiße Rohre, raue Oberflächen, feuchte Bereiche, Außenbereiche oder Umgebungen mit hoher mechanischer Belastung. Schilder können mit Haltern, Kabelbindern, Schellen oder anderen Befestigungssystemen montiert werden und lassen sich so positionieren, dass sie auch bei schwierigen Rohrverläufen gut sichtbar bleiben.

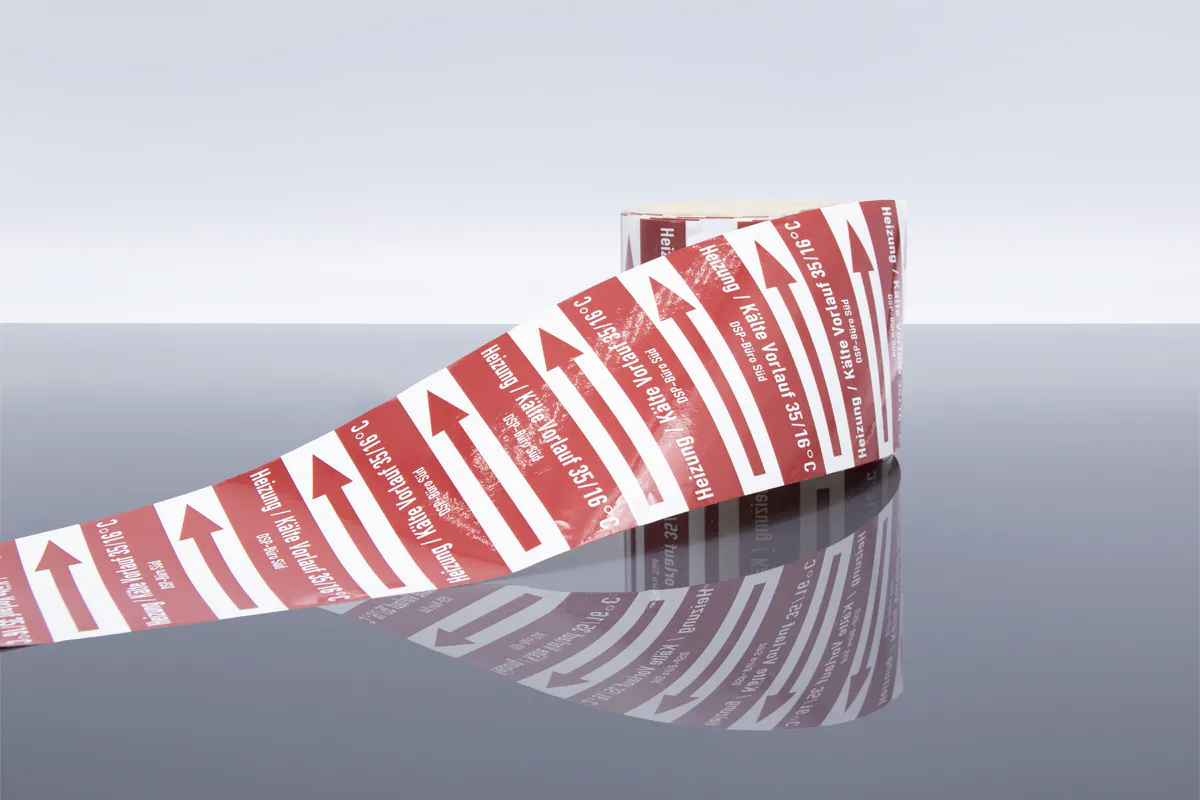

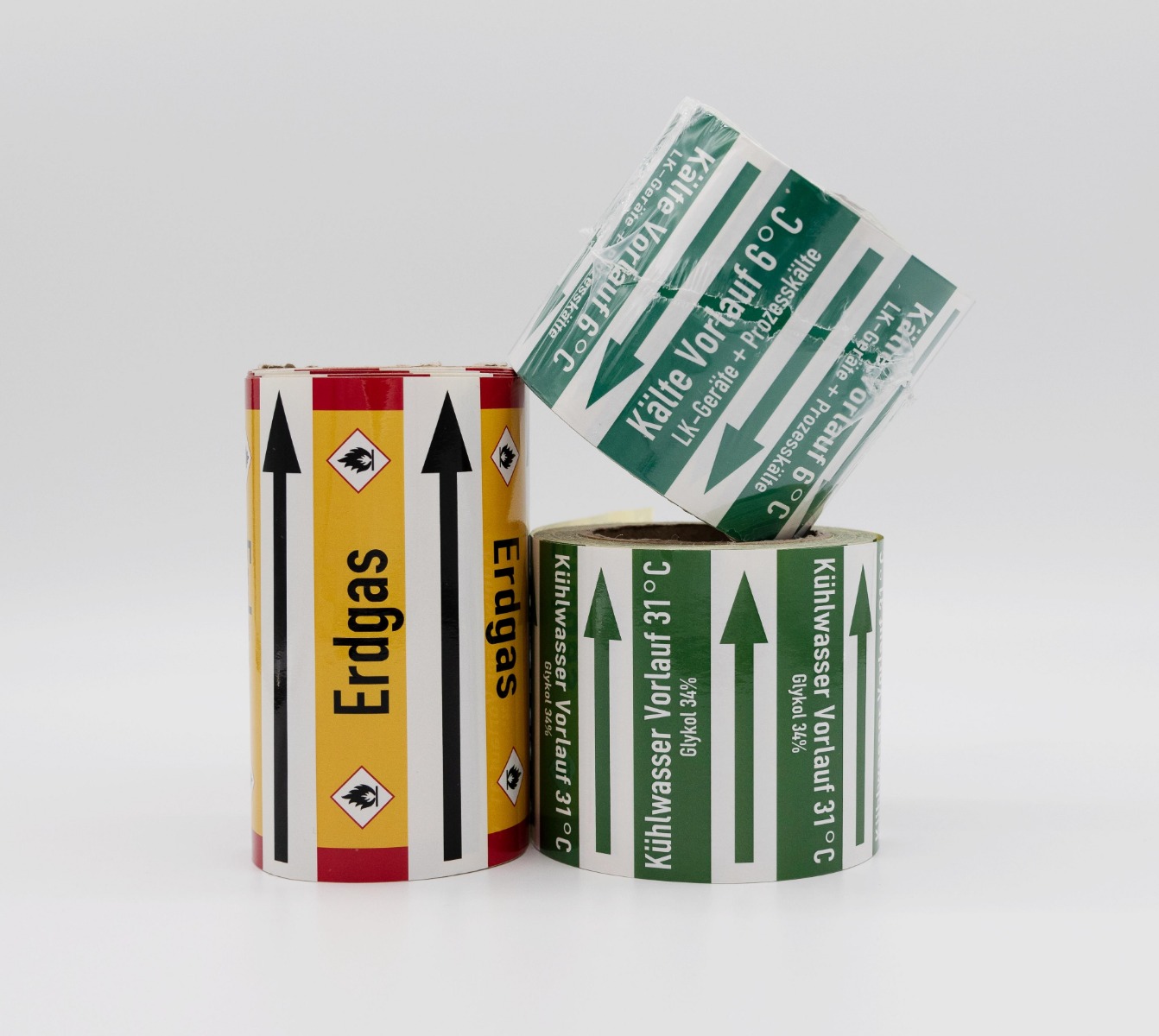

Rohrleitungsbänder oder Kennzeichnungsbänder eignen sich besonders für längere Leitungsabschnitte, bei denen die Information regelmäßig wiederholt werden soll. In der Praxis entsteht häufig eine Kombination aus mehreren Lösungen: Etiketten für gut zugängliche Standardleitungen, Schilder für anspruchsvolle Montageorte und spezielle Fließrichtungspfeile nach DIN 2405 für Kältemittelleitungen.
Fließrichtungspfeile und Gefahrstoffe
Bei Gefahrstoffen ist besondere Sorgfalt erforderlich. Die Rohrleitungskennzeichnung muss dann nicht nur das Medium und die Fließrichtung zeigen, sondern auch die stofflichen Gefahren berücksichtigen. Die ASR A1.3 verweist für die Kennzeichnung von Lagerbereichen sowie von Behältern und Rohrleitungen mit Gefahrstoffen auf die Gefahrstoffverordnung und die TRGS 201.
Die BG RCI beschreibt für Rohrleitungen mit gefährlichen Stoffen eine vereinfachte Kennzeichnung, bei der mindestens die Bezeichnung des Stoffes oder Gemisches sowie die Gefahrenpiktogramme nach CLP-Verordnung anzugeben sind. Zugleich weist sie darauf hin, dass die farbliche Differenzierung nach DIN 2403 beziehungsweise TRGS 201 Anhang 3 zusätzlich zu berücksichtigen ist.
Für die Praxis heißt das: Ein Fließrichtungspfeil ersetzt keine Gefahrstoffkennzeichnung. Umgekehrt ersetzt ein Gefahrstoffpiktogramm nicht den Richtungspfeil. Beide Informationen erfüllen unterschiedliche Aufgaben. Der Pfeil zeigt den Strömungsverlauf, die Gefahrstoffkennzeichnung warnt vor stofflichen Risiken. Bei brennbaren Gasen, Säuren, Laugen, Sauerstoff, Kältemitteln oder heißen Medien sollten diese Ebenen sorgfältig miteinander kombiniert werden.
Fließrichtungspfeile für flexible Leitungen
Die aktuelle DIN 2403:2025-12 kann auch für flexible Leitungen angewendet werden. Das ist für viele Betriebe ein wichtiger Punkt, weil Schläuche und flexible Medienleitungen im Alltag oft weniger systematisch gekennzeichnet werden als fest installierte Rohrleitungen.
Flexible Leitungen haben jedoch ein eigenes Risiko. Sie können bewegt, umgelegt, getauscht oder temporär angeschlossen werden. Wenn mehrere ähnliche Schläuche nebeneinander liegen, ist eine Verwechslung schnell möglich. Das betrifft Wasser, Luft, Gase, Chemikalien, Kältemittel oder Reinigungsmedien gleichermaßen.
Für flexible Leitungen sollten Kennzeichnungen so ausgewählt werden, dass sie trotz Bewegung, Biegeradien, Reinigung und mechanischer Beanspruchung lesbar bleiben. Je nach Anwendung können spezielle Etiketten, Anhänger, Schildhalter oder robuste Kennzeichnungslösungen sinnvoll sein. Wichtig ist, dass der Pfeil weiterhin eindeutig interpretiert werden kann und nicht durch Verdrehung oder ungünstige Montage missverständlich wird.
Materialanforderungen an Fließrichtungspfeile
Fließrichtungspfeile müssen zur Umgebung passen. In einem sauberen Technikraum reicht oft eine hochwertige selbstklebende Folie. In einer industriellen Produktionsumgebung können dagegen Feuchtigkeit, Öle, Fette, Reinigungsmittel, Abrieb, UV-Strahlung, Temperaturwechsel oder Chemikalienkontakt auftreten.
Die ASR A1.3 weist ausdrücklich darauf hin, dass Sicherheitszeichen aus Werkstoffen bestehen müssen, die gegen die Umgebungseinflüsse am Anbringungsort widerstandsfähig sind. Dazu gehören mechanische Einwirkungen, feuchte Umgebung, chemische Einflüsse, Lichtbeständigkeit, Versprödung von Kunststoffen und Feuerbeständigkeit.
Checkliste für die Auswahl passender Fließrichtungspfeile
Für die Bestellung oder Planung sollten die wichtigsten technischen Informationen bekannt sein:
- der Durchflussstoff,
- die tatsächliche Fließrichtung,
- der Rohrdurchmesser,
- der Montageort,
- die Umgebungstemperatur,
- mögliche Feuchtigkeit,
- Reinigungseinflüsse,
- UV-Belastung
- Außerdem sollte die Frage geklärt sein, ob die Kennzeichnung direkt auf dem Rohr oder als Schild montiert werden soll.
Bei DIN 2403 ist außerdem wichtig, welcher Stoffgruppe das Medium zugeordnet wird und ob zusätzliche Gefahrstoffpiktogramme notwendig sind.
Bei DIN 2405 müssen zusätzlich Kältemittel-Kurzzeichen, Brennbarkeit, Stoffzustand und Stufe berücksichtigt werden. In Kälteanlagen sollte die Kennzeichnung außerdem mit Anlagenplänen und RI-Fließbildern übereinstimmen.
