Rohrleitungskennzeichnung nach DIN 2403: Farben, RAL, Norm & Praxis
Die Rohrleitungskennzeichnung nach DIN 2403 dient dazu, Rohrleitungen eindeutig nach dem jeweiligen Durchflussstoff zu kennzeichnen. Damit ist auf den ersten Blick erkennbar, ob durch eine Leitung beispielsweise Wasser, Luft, Wasserdampf, Sauerstoff, brennbare Gase, nichtbrennbare Gase, Säuren, Laugen oder brennbare Flüssigkeiten geführt werden. Die Kennzeichnung unterstützt die Sicherheit im Betrieb, erleichtert Wartung und Instandhaltung und kann im Störungsfall oder Brandfall entscheidend für eine schnelle Orientierung sein.
In diesem Beitrag erklären wie Ihnen die Bedeutung der DIN 2403 und geben Ihnen einen Überblick über Anwendungsfälle, welche Vorgaben zur Farbwahl, Größe und Inhalte der Kennzeichnugen gelten, wo die Kennzeichnungen anzubringen sind und was bei der Verwendung allgemein zu beachten ist.
Antworten auf häufig gestellte Fragen finden Sie im FAQ-Bereich am Ende des Beitrags.
Was regelt die DIN 2403?
Die DIN 2403 trägt den Titel „Kennzeichnung von Rohrleitungen nach dem Durchflussstoff“. Sie beschreibt also nicht die technische Auslegung der Rohrleitung, sondern deren sichtbare Kennzeichnung nach dem Medium, das durch die Leitung geführt wird. Die Norm ist damit ein Ordnungssystem für Farben, Beschriftung und Orientierung.
Die DIN 2403 ist besonders für nichterdverlegte Rohrleitungen relevant. Dazu gehören Rohrleitungen in Produktionsanlagen, Technikzentralen, Laboren, Werkstätten, Heizungsanlagen, Energiezentralen, Versorgungsbereichen und industriellen Mediennetzen. Die aktuelle Ausgabe 2025-12 kann außerdem für flexible Leitungen angewendet werden. Genau diese Erweiterung ist für viele Betriebe praktisch bedeutsam, weil flexible Leitungen in modernen Anlagen häufig eingesetzt werden, aber in Kennzeichnungskonzepten nicht immer konsequent berücksichtigt wurden.
Die Norm verfolgt ein klares Ziel: Rohrleitungen sollen so gekennzeichnet werden, dass der Durchflussstoff schnell und eindeutig erkannt werden kann. Das dient der Sicherheit, der sachgerechten Instandsetzung und der wirksamen Brandbekämpfung. DIN Media beschreibt die eindeutige Kennzeichnung ausdrücklich als unerlässlich, um auf Gefahren hinzuweisen sowie Unfälle und gesundheitliche Schäden zu vermeiden.
Warum ist eine eindeutige Kennzeichnung von Rohrleitungen so wichtig?
Rohrleitungen sind in vielen Betrieben selbstverständlich vorhanden, aber im Alltag oft schwer zu überblicken. In Technikräumen, Produktionshallen oder Versorgungsbereichen verlaufen häufig zahlreiche Leitungen nebeneinander. Manche
führen Wasser, andere Druckluft, wieder andere Gase, Dampf, Chemikalien oder Heizungsmedien. Ohne klare Kennzeichnung entsteht schnell Unsicherheit.
Eine eindeutige Rohrleitungskennzeichnung reduziert das Risiko von Verwechslungen. Das betrifft nicht nur Notfälle, sondern auch alltägliche Arbeiten. Wenn ein Ventil geschlossen, eine Leitung gespült, ein Filter gewechselt oder ein Anlagenteil gewartet werden soll, muss klar sein, welches Medium betroffen ist. Besonders kritisch wird es bei brennbaren Gasen, ätzenden Stoffen, heißem Wasserdampf, Sauerstoff oder Medien unter hohem Druck.
Auch für externe Dienstleister ist die Kennzeichnung wichtig. Wer eine Anlage nicht täglich kennt, ist auf sichtbare Informationen angewiesen. Eine gut lesbare Kennzeichnung hilft, Rohrleitungen schneller zuzuordnen, Rückfragen zu reduzieren und Arbeiten sicherer vorzubereiten. Im Brandfall oder bei einer Havarie kann die Kennzeichnung außerdem Einsatzkräften und internen Notfallteams helfen, Leitungen einzuschätzen und geeignete Maßnahmen zu treffen.
Wasser, Luft, Heizung und Gase:
Typische Anwendungsfälle aus der Praxis
Bei Wasserleitungen zeigt sich besonders gut, warum eine reine Farblogik nicht ausreicht. Wasser kann Trinkwasser, Brauchwasser, Kühlwasser, Heizungswasser, Löschwasser, VE-Wasser, Kondensat oder Abwasser bedeuten. Eine grüne Kennzeichnung gibt die Stoffgruppe an, ersetzt aber nicht die konkrete Medienbezeichnung. In technischen Anlagen sollte deshalb möglichst eindeutig angegeben werden, welche Art von Wasser geführt wird.
Ähnlich ist es bei Luft. Die Gruppe Luft wird grau gekennzeichnet, in der Praxis gibt es jedoch verschiedene Varianten wie Druckluft, Instrumentenluft, Abluft oder Vakuum. Wer nur „Luft“ auf ein Rohrleitungsetikett schreibt, schafft zwar eine Grundinformation, aber nicht immer ausreichend Klarheit für Wartung und Betrieb.

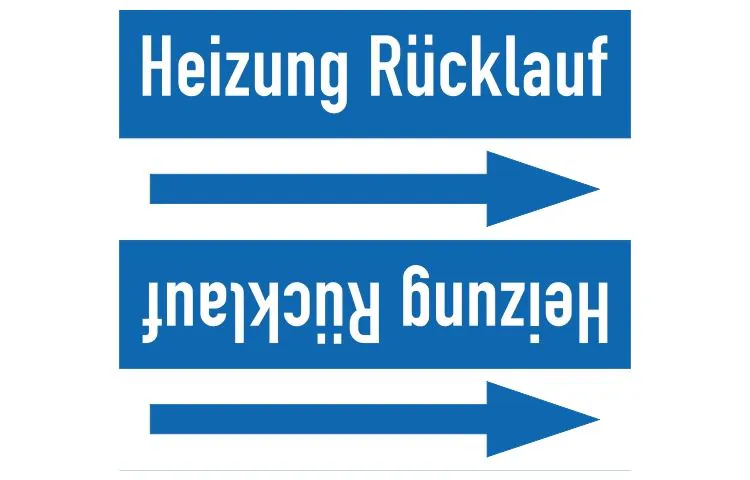

Bei der Heizung ist die Unterscheidung zwischen Vorlauf und Rücklauf besonders wichtig. In Heizungszentralen, bei Fernwärmeanschlüssen oder in technischen Gebäuden kann eine Kennzeichnung wie „Heizung Vorlauf“ und „Heizung Rücklauf“ wesentlich hilfreicher sein als eine allgemeine Medienbezeichnung. Bei hohen Temperaturen sollte außerdem geprüft werden, ob zusätzliche Warnhinweise erforderlich sind.
Bei Gasen ist die Unterscheidung zwischen brennbaren und nichtbrennbaren Gasen besonders sicherheitsrelevant. Brennbare Gase wie Erdgas, Propan, Wasserstoff oder Acetylen erfordern eine andere Einordnung als nichtbrennbare Gase wie Stickstoff, Argon oder Kohlendioxid. Nichtbrennbar bedeutet dabei nicht automatisch ungefährlich. Stickstoff oder Kohlendioxid können beispielsweise Sauerstoff verdrängen und in schlecht belüfteten Bereichen eine erhebliche Gefahr darstellen.
Anwendungen: Welche Lösung ist sinnvoll?
- Selbstklebende Rohrleitungsetiketten sind besonders praktisch, wenn die Rohroberfläche sauber, glatt und für die Verklebung geeignet ist. Sie lassen sich mit Medium, Fließrichtung, Gruppenfarbe, Zusatzfarbe und optionalen Gefahrstoffsymbolen fertigen. Für viele Standardanwendungen in Technikräumen, Produktionsbereichen oder Gebäuden sind hochwertige Etiketten eine effiziente Lösung.
- Schilder sind dann sinnvoll, wenn eine direkte Verklebung schwierig ist. Das kann bei heißen Leitungen, rauen Oberflächen, Dämmungen, Außenbereichen oder stark beanspruchten Industrieumgebungen der Fall sein. Schilder können mit Haltern, Kabelbindern, Schellen oder anderen Befestigungssystemen angebracht werden und bleiben auch dann sichtbar, wenn eine Verklebung auf dem Rohr nicht dauerhaft halten würde.
- Kennzeichnungsband eignet sich vor allem für längere Rohrstrecken oder wiederkehrende Kennzeichnungen entlang einer Leitung. Es kann sinnvoll sein, wenn Leitungen über größere Bereiche hinweg regelmäßig markiert werden sollen. In vielen Betrieben entsteht die beste Lösung aus einer Kombination: Rohrleitungsetiketten für Standardleitungen, Schilder für anspruchsvolle Montageorte und ergänzende Prüfplaketten für prüfpflichtige Bauteile. Prüfplaketten ersetzen dabei nicht die Rohrleitungskennzeichnung. Sie dokumentieren Prüfstatus oder Prüftermine, während die Rohrleitungskennzeichnung Medium und Fließrichtung sichtbar macht.
Farbtabelle zur Rohrleitungskennzeichnung nach DIN 2403
| Gruppe | Durchflussstoff | Gruppenfarbe / RAL-Zuordnung | Zusatzfarbe | Schriftfarbe |
| 0 | Sauerstoff | Blau / RAL 5005 | Weiß | |
| 1 | Wasser | Grün / RAL 6032 | Weiß | |
| 2 | Wasserdampf | Rot / RAL 3001 | Weiß | |
| 3 | Luft | Grau / RAL 7004 | Schwarz | |
| 4 | Brennbare Gase | Gelb / RAL 1003 | Rot, häufig RAL 3001 | Schwarz |
| 5 | Nichtbrennbare Gase | Gelb / RAL 1003 | Schwarz, häufig RAL 9004 | Schwarz |
| 6 | Säuren | Orange / RAL 2010 | Schwarz | |
| 7 | Laugen | Violett / RAL 4008 | Weiß | |
| 8 | Brennbare Flüssigkeiten und Feststoff | Braun / RAL 8002 | Rot, häufig RAL 3001 | Weiß |
| 9 | Nichtbrennbare Flüssigkeiten und Feststoffe | Braun / RAL 8002 | Schwarz, häufig RAL 9004 | Weiß |
Wie groß müssen Rohrleitungsetiketten und Schilder sein?
Die passende Größe einer Rohrleitungskennzeichnung hängt von der Erkennungsweite ab. Eine kleine Kennzeichnung kann in einem engen Technikraum ausreichend sein, wenn sie aus kurzer Entfernung gelesen wird. In einer Produktionshalle, an Deckenleitungen oder in Außenbereichen sind größere Schilder oder deutlichere Rohrleitungsetiketten sinnvoll.
Auch die Montagehöhe spielt eine Rolle. Eine Kennzeichnung, die in Augenhöhe gut lesbar wäre, kann an einer hoch verlaufenden Rohrleitung zu klein sein. Hinzu kommen Lichtverhältnisse, Verschmutzung, Betrachtungswinkel und die Frage, ob Beschäftigte die Kennzeichnung im normalen Arbeitsablauf oder nur bei Wartungsarbeiten lesen müssen.
Bei Gefahrstoffkennzeichnungen verweist die ASR A1.3 auf Erkennungsweiten und Größenanforderungen. Das ist besonders relevant, wenn Gefahrensymbole zusammen mit Texten verwendet werden. Für die Praxis bedeutet das: Die Kennzeichnung sollte nicht nur formal vorhanden sein, sondern unter realen Bedingungen lesbar sein. Eine
korrekte, aber zu kleine oder verdeckte Kennzeichnung erfüllt ihren Zweck nur eingeschränkt.
Welche Angaben gehören auf eine Rohrleitungskennzeichnung?
Eine vollständige Rohrleitungskennzeichnung sollte immer den Durchflussstoff erkennbar machen. Die Bezeichnung kann als ausgeschriebener Name, als chemische Formel, als Kurzzeichen oder als betriebliche Kennzahl erfolgen. In vielen Betrieben ist eine Kombination sinnvoll, etwa „Druckluft 6 bar“, „Heizung Vorlauf“, „VE-Wasser“, „Stickstoff N₂“ oder „Natronlauge NaOH“.
Neben der Stoffbezeichnung ist die Fließrichtung entscheidend. Sie wird durch einen Pfeil dargestellt. Besonders bei Ringleitungen, Abzweigungen, Pumpen, Wärmetauschern, Filtern oder Maschinenanschlüssen ist die Durchflussrichtung für die richtige Beurteilung wichtig. Ohne Pfeil fehlt eine zentrale Information, selbst wenn Farbe und Text korrekt sind.
Die Gruppenfarbe und gegebenenfalls Zusatzfarbe bilden die visuelle Grundlage. Sie ordnen das Medium einer Stoffgruppe zu. Die Schriftfarbe muss so gewählt werden, dass der Text gut lesbar bleibt. Deshalb wird je nach Hintergrundfarbe Schwarz oder Weiß verwendet. Bei Gefahrstoffen kommen zusätzlich Gefahrstoffpiktogramme, Signalwörter oder andere sicherheitsrelevante Angaben in Betracht.
Die TRGS 201 beschreibt die Kennzeichnung bei Tätigkeiten mit Gefahrstoffen und enthält auch einen Anhang zur Kennzeichnung von Rohrleitungen nach Durchflussstoffen.
In der Praxis können weitere Angaben sinnvoll sein. Dazu gehören Druck, Temperatur, Anlagenbereich, Mediennummer, Vorlauf oder Rücklauf, Konzentration oder besondere Hinweise wie „kein Trinkwasser“, „heiß“, „ätzend“ oder „entzündbar“. Entscheidend ist, dass die Kennzeichnung nicht überladen wird. Sie muss schnell verständlich bleiben, auch wenn sie aus einiger Entfernung oder unter schwierigen Lichtverhältnissen gelesen wird.
Material und Haltbarkeit: Warum Lesbarkeit Teil der Sicherheit ist
Rohrleitungsetiketten und Schilder müssen zur Umgebung passen. In sauberen Innenbereichen sind andere Materialien ausreichend als in Außenbereichen, Chemieanlagen, feuchten Technikräumen oder Produktionsumgebungen mit Reinigungsmitteln. Eine Kennzeichnung, die sich ablöst, verblasst oder verschmutzt, verliert ihren Nutzen.
Wichtige Anforderungen sind Beständigkeit gegen Feuchtigkeit, Temperatur, UV-Strahlung, Abrieb, Öle, Fette, Reinigungsmittel und gegebenenfalls Chemikalien. Bei heißen Leitungen oder gedämmten Rohren kann ein Schild mit separater Befestigung besser geeignet sein als ein selbstklebendes Etikett. Bei glatten Rohroberflächen können hochwertige Rohrleitungsetiketten eine sehr gute Lösung sein, wenn Klebstoff und Material zur Anwendung passen.
Die Lesbarkeit sollte immer als Sicherheitsfunktion verstanden werden.
Es geht nicht nur darum, dass ein Schild vorhanden ist - sondern es muss auch im entscheidenden Moment lesbar, eindeutig und richtig positioniert sein.
Wo sollte die Kennzeichnung angebracht werden?
Eine Rohrleitungskennzeichnung erfüllt ihren Zweck nur, wenn sie dort sichtbar ist, wo Menschen sie benötigen. Deshalb sollte sie nicht beliebig angebracht werden, sondern an betrieblich relevanten Punkten. Besonders wichtig sind Stellen, an denen Leitungen beginnen oder enden, durch Wände oder Decken geführt werden, abzweigen, über Armaturen verfügen oder mit Maschinen und Anlagen verbunden sind.
In der Praxis sind Kennzeichnungen an Ventilen, Schiebern, Pumpen, Filtern, Wärmetauschern, Probeentnahmestellen und Anschlussstellen besonders hilfreich. Dort finden häufig Bedienhandlungen, Wartungsarbeiten oder Prüfungen statt. Auch in Bereichen, in denen mehrere Rohrleitungen parallel verlaufen, sollte die Kennzeichnung so angebracht werden, dass keine Verwechslung möglich ist.
Die BG RCI weist darauf hin, dass Etiketten oder Kennzeichnungsschilder deutlich sichtbar und dauerhaft anzubringen sind. Ungültige Kennzeichnungen sollten entfernt, überklebt oder anderweitig unkenntlich gemacht werden. Außerdem sollte sich die Größe der Kennzeichnung nach der Erkennungsweite richten.
Rohrleitungsetiketten, Schilder oder Kennzeichnungsband:
Welche Lösung ist sinnvoll?
Für die Rohrleitungskennzeichnung gibt es verschiedene Ausführungen. Selbstklebende Rohrleitungsetiketten sind besonders praktisch, wenn die Rohroberfläche sauber, glatt und für die Verklebung geeignet ist. Sie lassen sich mit Medium, Fließrichtung, Gruppenfarbe, Zusatzfarbe und optionalen Gefahrstoffsymbolen fertigen. Für viele Standardanwendungen in Technikräumen, Produktionsbereichen oder Gebäuden sind hochwertige Etiketten eine effiziente Lösung.
Schilder sind dann sinnvoll, wenn eine direkte Verklebung schwierig ist. Das kann bei heißen Leitungen, rauen Oberflächen, Dämmungen, Außenbereichen oder stark beanspruchten Industrieumgebungen der Fall sein. Schilder können mit Haltern, Kabelbindern, Schellen oder anderen Befestigungssystemen angebracht werden und bleiben auch dann sichtbar, wenn eine Verklebung auf dem Rohr nicht dauerhaft halten würde.
Kennzeichnungsband eignet sich vor allem für längere Rohrstrecken oder wiederkehrende Kennzeichnungen entlang einer Leitung. Es kann sinnvoll sein, wenn Leitungen über größere Bereiche hinweg regelmäßig markiert werden sollen. In vielen Betrieben entsteht die beste Lösung aus einer Kombination: Rohrleitungsetiketten für Standardleitungen, Schilder für anspruchsvolle Montageorte und ergänzende Prüfplaketten für prüfpflichtige Bauteile. Prüfplaketten ersetzen dabei nicht die Rohrleitungskennzeichnung. Sie dokumentieren Prüfstatus oder Prüftermine, während die Rohrleitungskennzeichnung Medium und Fließrichtung sichtbar macht.
So entsteht ein gutes Kennzeichnungskonzept:
Eine gute Rohrleitungskennzeichnung beginnt nicht mit dem Etikett, sondern mit der Bestandsaufnahme. Zunächst sollte klar sein, welche Rohrleitungen vorhanden sind, welche Durchflussstoffe geführt werden, wo die Leitungen verlaufen und an welchen Stellen Bedienung, Wartung oder Verwechslungsgefahr auftreten. Danach werden die Medien den passenden Stoffgruppen und Farben zugeordnet.
Im nächsten Schritt sollte festgelegt werden, welche Bezeichnungen verwendet werden. Gerade bei Wasser, Luft, Heizung und technischen Gasen lohnt sich eine genaue Benennung. Anschließend wird entschieden, ob Rohrleitungsetiketten, Schilder, Kennzeichnungsband oder Kombinationen verwendet werden. Dabei müssen Rohrdurchmesser, Oberfläche, Temperatur, Feuchtigkeit, UV-Belastung, Chemikalienkontakt und Reinigungsprozesse berücksichtigt werden.
Ein gutes Kennzeichnungskonzept ist außerdem pflegefähig. Es sollte auch nach Umbauten, Erweiterungen oder Medienwechseln funktionieren. Deshalb ist es sinnvoll, Rohrleitungskennzeichnungen nicht isoliert zu betrachten, sondern mit Anlagenplänen, Medienlisten, Gefahrstoffverzeichnis, Prüfplaketten und Instandhaltungsdokumentation abzugleichen.
